รายละเอียดสินค้า

ไฮไลท์

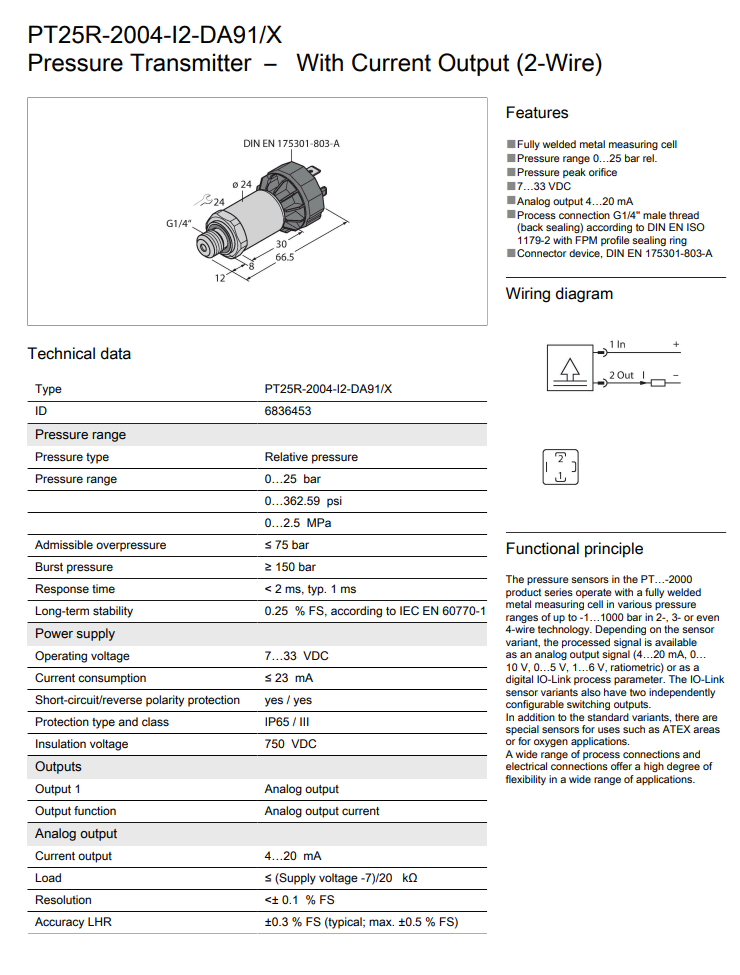

Pressure Transmitter 0…25 bar Analog output 4…20 mA
Type: PT25R-2004-I2-DA91/X
ID: 6836453
Pressure range:
Pressure type: Relative pressure
Pressure range: 0…25 bar / 0…362.59 psi / 0…2.5 MPa
Admissible overpressure: ≤ 75 bar
Burst pressure: ≥ 150 bar
Response time: < 2 ms, typ. 1 ms
Long-term stability: 0.25 % FS, according to IEC EN 60770-1
Power supply:
Operating voltage: 7…33 VDC
Current consumption: ≤ 23 mA
Short-circuit/reverse polarity protection: Yes / Yes
Protection type and class: IP65 / III
Insulation voltage: 750 VDC
Outputs:
Output 1: Analog output
Output function: Analog output current
Analog output:
Current output: 4…20 mA
Load: ≤ (Supply voltage -7)/20 kΩ
Resolution: <± 0.1 % FS
Accuracy LHR: ±0.3 % FS (typical; max. ±0.5 % FS)

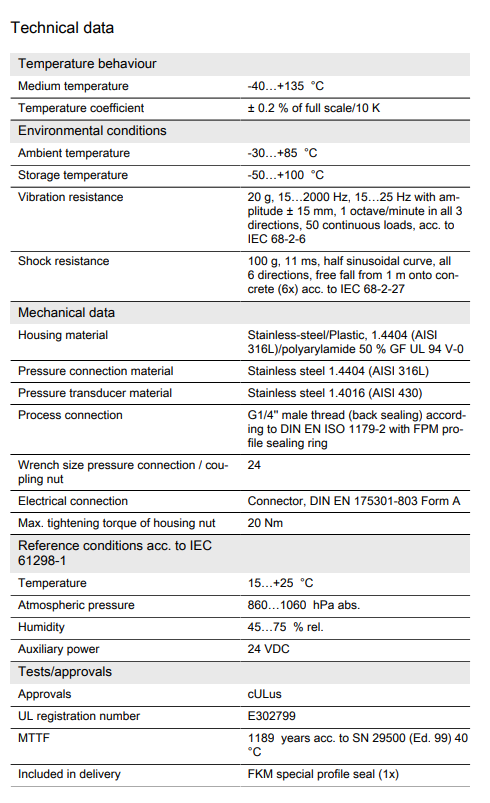

Temperature behaviour:
Medium temperature: -40…+135 °C
Temperature coefficient: ± 0.2 % of full scale/10 K
Environmental conditions:
Ambient temperature: -30…+85 °C
Storage temperature: -50…+100 °C
Vibration resistance: 20 g, 15…2000 Hz, 15…25 Hz with amplitude ± 15 mm, 1 octave/minute in all 3 directions, 50 continuous loads, acc. to IEC 68-2-6
Shock resistance: 100 g, 11 ms, half sinusoidal curve, all 6 directions, free fall from 1 m onto concrete (6x) acc. to IEC 68-2-27
Mechanical data:
Housing material: Stainless-steel/Plastic, 1.4404 (AISI 316L)/polyarylamide 50 % GF UL 94 V-0
Pressure connection material: Stainless steel 1.4404 (AISI 316L)
Pressure transducer material: Stainless steel 1.4016 (AISI 430)
Process connection: G1/4'' male thread (back sealing) according to DIN EN ISO 1179-2 with FPM profile sealing ring
Wrench size pressure connection / coupling nut: 24
Electrical connection: Connector, DIN EN 175301-803 Form A
Max. tightening torque of housing nut: 20 Nm
Reference conditions acc. to IEC 61298-1:
Temperature: 15…+25 °C
Atmospheric pressure: 860…1060 hPa abs.
Humidity: 45…75 % rel.
Auxiliary power: 24 VDC
Tests/approvals:
Approvals: cULus
UL registration number: E302799
MTTF: 1189 years acc. to SN 29500 (Ed. 99) 40 °C
Included in delivery: FKM special profile seal (1 pc)
data sheet: https://www.turck.nl/datasheet/_en/edb_6836453_gbr_en.pdf
ข้อมูล
น้ำหนัก
บาร์โค้ด
ลงสินค้า
อัพเดทล่าสุด
รายละเอียดสินค้า
PT25R-2004-I2-DA91/X
ID: 6836453

Pressure range:
Pressure type: Relative pressure
Pressure range: 0…25 bar / 0…362.59 psi / 0…2.5 MPa
Admissible overpressure: ≤ 75 bar
Burst pressure: ≥ 150 bar
Response time: < 2 ms, typ. 1 ms
Long-term stability: 0.25 % FS, according to IEC EN 60770-1

Power supply:
Operating voltage: 7…33 VDC
Current consumption: ≤ 23 mA
Short-circuit/reverse polarity protection: Yes / Yes
Protection type and class: IP65 / III
Insulation voltage: 750 VDC

Outputs:
Output 1: Analog output
Output function: Analog output current
Analog output:
Current output: 4…20 mA
Load: ≤ (Supply voltage -7)/20 kΩ
Resolution: <± 0.1 % FS
Accuracy LHR: ±0.3 % FS (typical; max. ±0.5 % FS)

Temperature behaviour:
Medium temperature: -40…+135 °C
Temperature coefficient: ± 0.2 % of full scale/10 K

Environmental conditions:
Ambient temperature: -30…+85 °C
Storage temperature: -50…+100 °C
Vibration resistance: 20 g, 15…2000 Hz, 15…25 Hz with amplitude ± 15 mm, 1 octave/minute in all 3 directions, 50 continuous loads, acc. to IEC 68-2-6
Shock resistance: 100 g, 11 ms, half sinusoidal curve, all 6 directions, free fall from 1 m onto concrete (6x) acc. to IEC 68-2-27

Mechanical data:
Housing material: Stainless-steel/Plastic, 1.4404 (AISI 316L)/polyarylamide 50 % GF UL 94 V-0
Pressure connection material: Stainless steel 1.4404 (AISI 316L)
Pressure transducer material: Stainless steel 1.4016 (AISI 430)
Process connection: G1/4'' male thread (back sealing) according to DIN EN ISO 1179-2 with FPM profile sealing ring
Wrench size pressure connection / coupling nut: 24
Electrical connection: Connector, DIN EN 175301-803 Form A
Max. tightening torque of housing nut: 20 Nm

Reference conditions acc. to IEC 61298-1:
Temperature: 15…+25 °C
Atmospheric pressure: 860…1060 hPa abs.
Humidity: 45…75 % rel.
Auxiliary power: 24 VDC

Tests/approvals:
Approvals: cULus
UL registration number: E302799
MTTF: 1189 years acc. to SN 29500 (Ed. 99) 40 °C
Included in delivery: FKM special profile seal (1 pc)
data sheet: https://www.turck.nl/datasheet/_en/edb_6836453_gbr_en.pdf
